SNI Sakelar Dinding: Uji Ketahanan Mekanis & Termal

Setiap kali Anda menekan sakelar di dinding, ribuan watt arus listrik berpindah jalur dalam sekejap. Komponen kecil ini bekerja tanpa henti selama bertahun-tahun, namun banyak pengguna jarang mempertimbangkan keamanannya. Padahal, sakelar yang gagal menahan beban mekanis atau panas dapat memicu percikan api, korsleting, hingga kebakaran. Karena itu, pemerintah mewajibkan produsen memenuhi SNI Sakelar Dinding, yaitu SNI IEC 60669-1:2013, sebelum produk mereka beredar di pasar Indonesia.

Oleh karena itu, artikel ini mengupas parameter uji ketahanan mekanis dan termal yang menentukan kelolosan setiap sakelar dinding dalam sertifikasi. Pemahaman ini penting bagi produsen, importir, kontraktor listrik, maupun konsumen yang ingin memastikan produk benar-benar aman.

Mengenal SNI IEC 60669-1 untuk Sakelar Dinding

Badan Standardisasi Nasional (BSN) mengadopsi SNI IEC 60669-1:2013 secara identik dari standar internasional IEC 60669-1. Standar ini mengatur persyaratan umum sakelar manual untuk instalasi listrik magun (tetap) rumah tangga dan sejenisnya. Selain itu, cakupannya meliputi sakelar arus bolak-balik (AC) dengan tegangan pengenal tidak melebihi 440 V dan arus pengenal tidak melebihi 63 A. Khusus sakelar dengan terminal tanpa sekrup (screwless), standar bahkan membatasi arus pengenal hingga 16 A.

Selanjutnya, pemerintah memberlakukan standar ini sebagai SNI wajib melalui regulasi Kementerian ESDM. Artinya, produsen dan importir tidak boleh menjual sakelar dinding tanpa tanda SNI yang sah. Untuk memastikannya, Anda dapat memverifikasi keberadaan standar ini langsung pada laman resmi Pesta BSN dan menelusuri daftar SNI ketenagalistrikan di portal Ditjen Ketenagalistrikan ESDM.

Mengapa Uji Ketahanan Mekanis dan Termal Sangat Penting

Sakelar menanggung dua jenis tekanan utama sepanjang masa pakainya. Pertama, tekanan mekanis muncul setiap kali pengguna menekan dan melepas tuas, sehingga komponen mengalami keausan dan kelelahan material. Kedua, tekanan termal timbul karena arus listrik selalu menghasilkan panas pada titik kontak dan terminal. Bahkan, jika material gagal menahan panas, isolasi dapat meleleh, melengkung, atau terbakar.

Standar SNI IEC 60669-1 menetapkan serangkaian pengujian untuk memastikan sakelar mampu menahan kedua tekanan tersebut tanpa kehilangan fungsi atau membahayakan pengguna. Karena itu, laboratorium menjalankan setiap pengujian dalam kondisi terkendali agar hasilnya merepresentasikan beban nyata selama bertahun-tahun pemakaian.

Parameter Uji Ketahanan Mekanis Sakelar Dinding

Pengujian ketahanan mekanis memastikan sakelar tetap bekerja andal meski penggunanya mengoperasikannya berulang kali. Berikut parameter utamanya.

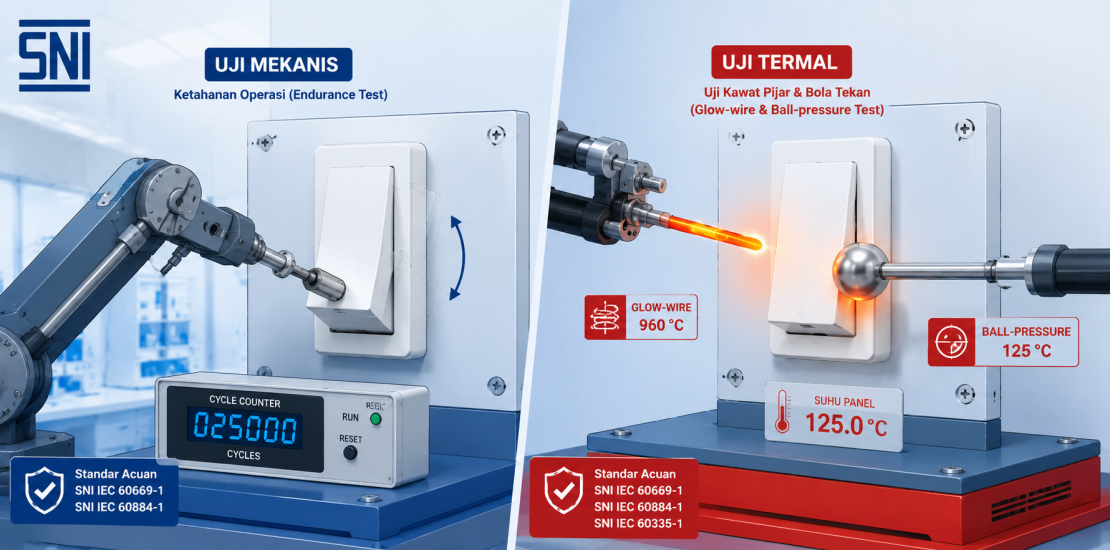

1. Uji Operasi Normal (Endurance Test)

Laboratorium memasang sakelar pada alat uji otomatis, lalu mesin menekan dan melepas tuas secara terus-menerus sambil mengalirkan beban listrik sesuai nilai pengenalnya. Sakelar harus menahan puluhan ribu siklus operasi tanpa kerusakan, dan banyak tipe sakelar tujuan umum bahkan menjalani sekitar 40.000 operasi pada faktor daya tertentu. Selama pengujian, penguji mengamati apakah kontak mengelas (menyatu permanen), muncul busur api berkepanjangan, atau terjadi keausan berlebihan. Pada akhirnya, sakelar lolos jika tetap berfungsi normal dan tidak menunjukkan kerusakan yang membahayakan.

2. Uji Kekuatan Mekanis (Mechanical Strength)

Sakelar dalam pemakaian nyata menerima benturan, tekanan pemasangan, dan beban fisik lain. Pengujian ini menjatuhkan beban atau memberikan impak terukur (sesuai kode ketahanan benturan IK) untuk menilai apakah selungkup dan tuas tetap utuh. Penguji juga memeriksa bahwa setelah benturan, bagian bertegangan tidak menjadi terbuka dan sakelar masih beroperasi dengan baik.

3. Uji Sekrup, Terminal, dan Sambungan

Terminal yang longgar memicu resistansi tinggi dan panas berlebih. Karena itu, penguji mengencangkan dan mengendurkan sekrup terminal beberapa kali (umumnya lima kali) untuk memastikan ulir tidak rusak dan sambungan tidak goyah. Pengujian ini juga memverifikasi bahwa terminal mampu menjepit konduktor dengan ukuran penampang yang dipersyaratkan secara aman, sehingga sambungan tetap kuat sepanjang masa pakai.

Parameter Uji Ketahanan Termal Sakelar Dinding

Pengujian ketahanan termal memastikan material sakelar tidak melunak, melengkung, atau terbakar saat menahan panas operasional maupun kondisi abnormal. Berikut parameter utamanya.

1. Uji Kenaikan Suhu (Temperature Rise)

Penguji mengalirkan arus pengenal melalui sakelar dalam jangka waktu tertentu, lalu mengukur kenaikan suhu pada terminal dan titik kontak. Kenaikan suhu tidak boleh melampaui batas yang ditetapkan standar. Jika sakelar terlalu panas pada operasi normal, material isolasi akan mengalami degradasi lebih cepat dan memperpendek umur produk secara drastis.

2. Uji Ketahanan Panas — Ball-Pressure Test

Laboratorium menekan bola baja pada permukaan material isolasi di dalam oven selama satu jam, kemudian mengukur diameter cekungan yang terbentuk. Bagian yang menahan komponen pengalir arus pada posisinya diuji pada suhu lebih tinggi, biasanya sekitar 125 °C, sedangkan bagian luar lain diuji pada suhu lebih rendah, umumnya sekitar 70 °C. Material lolos jika jejak cekungan tidak melebihi ambang yang dipersyaratkan, membuktikan bahwa plastik tidak mudah melunak akibat panas.

3. Uji Ketahanan terhadap Panas Abnormal dan Api — Glow-Wire Test

Pengujian ini mensimulasikan kondisi cacat seperti sambungan longgar yang memanas berlebih. Penguji menempelkan kawat pijar panas (sesuai metode IEC 60695-2-1) ke material isolasi. Bagian yang menahan komponen bertegangan biasanya diuji pada suhu sekitar 850 °C, sedangkan bagian lain pada suhu sekitar 650 °C. Material harus tidak menyala, atau jika menyala harus padam sendiri dalam waktu singkat tanpa menjalarkan api. Pengujian ini menjadi garis pertahanan terakhir terhadap risiko kebakaran.

Ringkasan Parameter Uji

Jenis Uji	Parameter	Acuan Standar	Indikator Lolos
Mekanis	Operasi normal (endurance)	SNI IEC 60669-1	Tetap berfungsi setelah puluhan ribu siklus, tanpa kontak mengelas
Mekanis	Kekuatan mekanis / benturan	SNI IEC 60669-1 (kode IK)	Selungkup utuh, bagian bertegangan tidak terbuka
Mekanis	Sekrup & terminal	SNI IEC 60669-1	Ulir dan sambungan tetap kuat setelah dikencangkan berulang
Termal	Kenaikan suhu	SNI IEC 60669-1	Suhu tidak melampaui batas yang ditetapkan
Termal	Ketahanan panas (ball-pressure)	SNI IEC 60669-1	Jejak cekungan tidak melebihi ambang
Termal	Glow-wire (panas abnormal & api)	IEC 60695-2-1	Tidak menyala atau padam sendiri tanpa menjalar

Peran Laboratorium Terakreditasi dalam Pengujian

Produsen tidak dapat mengklaim produknya aman tanpa bukti uji dari laboratorium yang kompeten. Laboratorium terakreditasi Komite Akreditasi Nasional (KAN) menjalankan setiap parameter dengan peralatan terkalibrasi dan metode yang tertelusur, lalu menerbitkan laporan uji yang sah untuk proses sertifikasi SNI.

Sebagai laboratorium uji nasional yang telah terakreditasi KAN, Rajawali Testing Lab menyediakan layanan pengujian produk elektrikal sesuai SNI IEC yang mencakup aspek fisik mekanik, kimia, dan elektrikal. Tim Rajawali Lab membantu produsen dan importir memenuhi persyaratan teknis sejak tahap awal hingga dokumen siap untuk sertifikasi. Bagi pelaku industri yang ingin meningkatkan kompetensi internal, Rajawali Lab juga membuka program pelatihan pengujian produk elektrikal sesuai SNI IEC yang dipandu praktisi berpengalaman.

Kesimpulan

SNI Sakelar Dinding (SNI IEC 60669-1:2013) menuntut setiap produk melewati uji ketahanan mekanis dan termal yang ketat, mulai dari operasi normal puluhan ribu siklus, uji kekuatan benturan, kenaikan suhu, ball-pressure test, hingga glow-wire test. Rangkaian pengujian ini memastikan sakelar tetap andal dan aman selama bertahun-tahun pemakaian, sekaligus melindungi penghuni dari risiko korsleting dan kebakaran.

Produsen dan importir yang ingin memastikan produknya lolos standar sebaiknya menggandeng laboratorium uji terakreditasi sejak dini. Dengan begitu, proses sertifikasi berjalan lebih lancar dan produk yang beredar benar-benar memberikan jaminan keselamatan bagi konsumen.
