Uji Kondisi Abnormal Produk Listrik: Saat Produk Diuji dalam Keadaan Rusak

Banyak produsen datang ke laboratorium dengan keyakinan sederhana: produk sudah berfungsi baik, jadi pasti lolos. Namun, standar keselamatan tidak berhenti di kondisi normal. Teknisi laboratorium sengaja mengunci rotor motor, menghubung singkat termostat, membuka kapasitor, bahkan menutup lubang ventilasi. Setelah itu, mereka mengamati satu hal: apakah produk tetap aman ketika ada yang rusak?

Inilah inti uji kondisi abnormal produk listrik. Bagian standar ini paling sering mengagetkan produsen karena hasilnya sulit ditebak dari uji fungsi biasa. Produk yang bekerja sempurna selama setahun bisa terbakar dalam 30 menit ketika satu komponennya gagal.

Artikel ini menjelaskan logika di balik pengujian tersebut, bentuk-bentuk simulasi kegagalan, kriteria lulusnya, serta cara menyiapkan desain sebelum produk masuk laboratorium. Sebagai pelengkap, Anda juga bisa membaca artikel kami tentang uji ketahanan siklus sakelar dan kotak kontak yang membahas sisi daya tahan mekanis.

Apa Itu Uji Kondisi Abnormal Produk Listrik?

Uji kondisi abnormal produk listrik adalah rangkaian pengujian yang mensimulasikan kegagalan, salah pakai, atau kondisi operasi di luar batas normal. Tujuannya bukan memastikan produk tetap berfungsi. Sebaliknya, tujuannya memastikan produk gagal dengan aman: tidak memicu api, tidak menimbulkan sengatan listrik, dan tidak melontarkan bagian berbahaya.

Pada standar peranti rumah tangga IEC 60335-1, bagian ini menempati Klausul 19 dengan judul Abnormal Operation. Standar tersebut berlaku untuk peranti dengan tegangan pengenal hingga 250 V satu fasa dan 480 V untuk jenis lain. Di Indonesia, BSN mengadopsi seri ini menjadi SNI IEC 60335.

Filosofi kegagalan tunggal (single fault)

Standar berpegang pada satu asumsi realistis: dalam masa pakainya, satu komponen hampir pasti akan gagal. Karena itu, laboratorium menerapkan satu kegagalan pada satu waktu, lalu mengulang uji untuk kegagalan berikutnya. Jika produk hanya aman selama semua komponen sehat, desainnya belum lulus.

Dengan kata lain, sistem pengaman harus berlapis. Ketika termostat gagal, sekring termal harus mengambil alih. Ketika kapasitor korsleting, jalur arus harus terputus sebelum suhu membahayakan.

Tujuh Bentuk Simulasi Kegagalan yang Paling Umum

Setiap jenis produk mendapat kombinasi simulasi yang berbeda. Meski begitu, tujuh skenario berikut paling sering muncul di laboratorium.

Simulasi	Cara laboratorium melakukannya	Contoh produk	Risiko yang dicari
Disipasi panas terhambat	Menutup ventilasi atau menjalankan pemanas tanpa sirkulasi	Setrika, pemanas air, oven	Casing meleleh, api
Kontrol suhu gagal	Menghubung singkat termostat atau pengatur suhu	Rice cooker, dispenser, setrika	Pemanasan tanpa batas

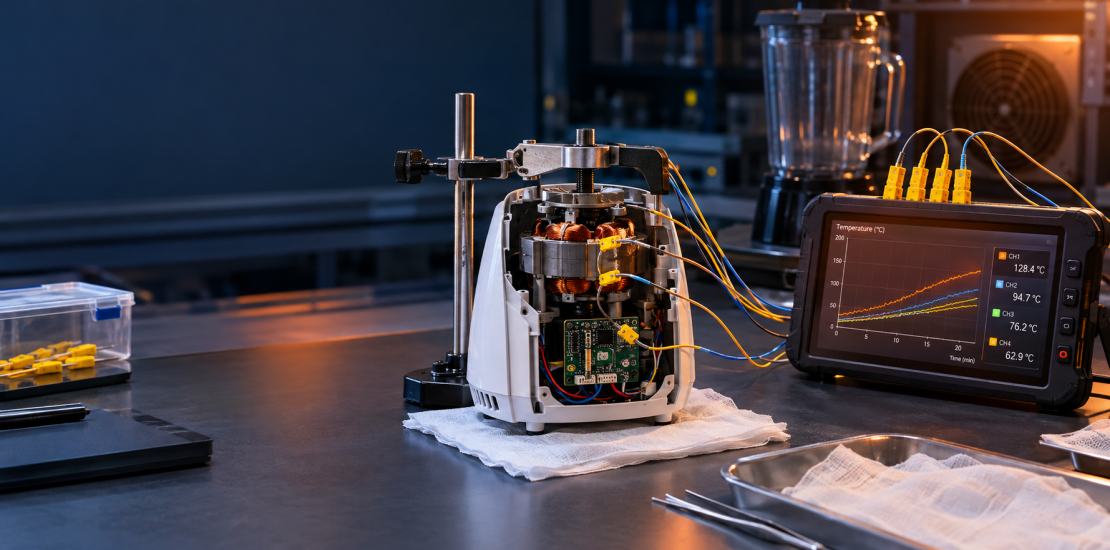

Rotor motor terkunci	Mengunci rotor dengan klem lalu memberi tegangan penuh	Kipas angin, blender, pompa air	Belitan terbakar
Kehilangan fasa	Memutus satu fasa pada motor tiga fasa	Kompresor, mesin industri ringan	Panas berlebih pada belitan
Beban lebih saat berjalan	Menambah beban motor bertahap hingga pengaman bekerja	Mixer, mesin cuci	Proteksi tidak bereaksi
Kegagalan komponen elektronik	Menghubung singkat atau membuka resistor, kapasitor, transistor satu per satu	Hampir semua produk dengan PCB	Api pada papan sirkuit
Gangguan elektromagnetik	Menyuntikkan ESD, lonjakan tegangan, dan medan radiasi	Produk dengan mode siaga elektronik	Produk menyala sendiri secara berbahaya

Sebagai gambaran, sebuah laporan uji IEC 60335-1 dari UL mencatat subklausul terpisah untuk rotor terkunci (19.7), multi-fasa (19.8), beban lebih saat berjalan (19.9), dan sirkuit elektronik (19.11). Pembagian ini menunjukkan betapa rinci pengujian tersebut.

Selain itu, skenario gangguan elektromagnetik sering luput dari perhatian. Untuk produk yang dapat berada di posisi mati secara elektronik atau mode siaga, standar mensyaratkan uji kekebalan terhadap gangguan seperti pelepasan elektrostatis. Akibatnya, desain yang lolos uji EMC biasa belum tentu lolos bagian ini, karena tingkat ujinya bisa lebih tinggi.

Di Mana Bagian Ini Berada pada Standar Anda?

Hampir semua standar keselamatan produk listrik memuat bagian kondisi abnormal, meskipun nama dan nomornya berbeda. Berikut peta singkatnya:

Jenis produk	Standar acuan	Bagian kondisi abnormal
Peranti rumah tangga (kipas, setrika, blender, rice cooker)	SNI IEC 60335-1 + bagian 2 sesuai produk	Klausul 19 Abnormal operation
Perangkat audio, video, dan TIK (adaptor, charger, TV)	IEC 62368-1	Kondisi kegagalan tunggal (single fault conditions) pada lampiran B
Luminer	SNI IEC 60598-1	Uji termal kondisi abnormal
Ballast dan driver LED	IEC 61347-1	Kondisi kegagalan (fault conditions)

Perlu dicatat, standar bagian 2 bisa menambah atau mengubah Klausul 19 milik bagian 1. Contohnya, standar kompresor IEC 60335-2-34 memiliki uji tambahan seperti rotor terkunci dengan kapasitor terbuka dan terhubung singkat, serta uji kebocoran arus setelah uji abnormal selesai. Oleh karena itu, produsen wajib membaca bagian 1 dan bagian 2 secara bersamaan.

Selain itu, edisi standar terus berkembang. IEC 60335-1 edisi 6 terbit tahun 2020 dan membahas ulang persyaratan untuk peranti pintar, IoT, dan peranti berbaterai. Jadi, pastikan Anda mengetahui edisi SNI yang berlaku untuk produk Anda.

Kriteria Lulus: Produk Boleh Mati, Asal Tidak Berbahaya

Satu hal yang sering membingungkan produsen: produk boleh rusak permanen selama uji kondisi abnormal. Sekring boleh putus, motor boleh berhenti, dan papan sirkuit boleh hangus di satu titik. Yang penting, kerusakan itu tidak menimbulkan bahaya bagi pengguna.

Boleh terjadi	Tidak boleh terjadi
Produk berhenti bekerja secara permanen	Api keluar dari casing atau menyala terus
Sekring atau pemutus termal bekerja	Logam cair atau tetesan plastik terbakar jatuh keluar
Komponen internal hangus terbatas	Casing berubah bentuk hingga bagian bertegangan terjangkau jari uji
Bau atau asap singkat	Suhu belitan atau permukaan melampaui batas standar
Perubahan warna komponen	Isolasi gagal pada uji kekuatan dielektrik setelah pengujian

Untuk mendeteksi api, laboratorium biasanya meletakkan kertas tisu atau kain kasa di bawah dan di sekitar produk. Jika bahan indikator itu terbakar, produk gagal.

Selanjutnya, setelah simulasi selesai, laboratorium sering mengulang uji kekuatan dielektrik dan kebocoran arus. Jadi, produk yang tampak selamat secara kasatmata tetap bisa gagal karena isolasinya rusak akibat panas.

Kaitannya dengan SNI Wajib di Indonesia

Uji kondisi abnormal bukan pilihan tambahan. Begitu pemerintah memberlakukan SNI secara wajib untuk suatu produk, seluruh klausul standar itu ikut berlaku, termasuk Klausul 19.

Sebagai contoh, Peraturan Menteri Perindustrian dalam Berita Negara No. 1266 Tahun 2017 mengatur pengawasan SNI untuk pendingin ruangan, lemari pendingin, dan mesin cuci. Ketiganya mengacu pada SNI IEC 60335-2-40, 60335-2-24, dan 60335-2-7. Dengan demikian, setiap produk tersebut harus lolos uji abnormal sesuai bagian 1 dan bagian 2 masing-masing sebelum memperoleh SPPT-SNI.

Di sisi lain, kerangka sertifikasinya mengikuti skema penilaian kesesuaian dari BSN. Peraturan BSN Nomor 6 Tahun 2021 mengatur skema untuk sektor elektroteknika, telekomunikasi, dan produk optik, termasuk syarat bahwa pengujian dilakukan di laboratorium yang kompeten. Kementerian ESDM juga menegaskan bahwa alat kelistrikan yang bersentuhan langsung dengan masyarakat wajib ber-SNI.

Bahkan untuk produk yang belum wajib SNI, kewajiban keselamatan tetap ada. Ketentuan K3L (Keselamatan, Keamanan, Kesehatan, dan Lingkungan) dari Kementerian Perdagangan sering mensyaratkan laporan uji kelistrikan sebagai bagian dari registrasi produk. Rajawali Testing Lab melayani pengujian K3L kelistrikan untuk kebutuhan ini. Pada akhirnya, UU Nomor 8 Tahun 1999 tentang Perlindungan Konsumen tetap menuntut produsen menjamin keamanan barang yang mereka edarkan.

Kesalahan Desain yang Paling Sering Menggagalkan Uji

• Hanya satu lapis pengaman suhu. Termostat saja tidak cukup. Ketika laboratorium menghubung singkat termostat, produk butuh pemutus termal (thermal cut-off) atau sekring termal sebagai cadangan.
• Motor tanpa proteksi impedansi atau termal. Pada uji rotor terkunci, belitan tanpa pelindung termal bisa mencapai suhu ekstrem dalam hitungan menit.
• Casing plastik tanpa sifat tahan api. Bahan murah dengan kelas ketahanan api rendah sering meneteskan plastik terbakar saat komponen di dalamnya gagal.
• Sekring dengan rating terlalu besar. Sekring yang terlalu “aman” justru tidak putus ketika arus gangguan muncul, sehingga panas terus menumpuk.
• Jarak komponen panas terlalu dekat dengan kabel. Resistor yang memanas akibat kegagalan komponen lain dapat melelehkan isolasi kabel di sebelahnya.

Lima Langkah Menyiapkan Produk Sebelum Masuk Laboratorium

1. Lakukan analisis kegagalan (FMEA) sederhana. Daftar setiap komponen, lalu tanyakan: apa yang terjadi jika komponen ini terhubung singkat atau terbuka?
2. Pastikan ada pengaman cadangan. Setiap fungsi pengaman utama sebaiknya memiliki lapis kedua yang independen.
3. Siapkan dokumen teknis lengkap. Skema rangkaian, daftar komponen kritis, dan spesifikasi pemutus termal mempercepat penentuan titik uji.
4. Kirim sampel cadangan. Uji abnormal bersifat merusak. Satu kegagalan menghabiskan satu sampel, jadi siapkan beberapa unit sesuai arahan laboratorium.
5. Lakukan uji pra-sertifikasi. Uji awal membantu Anda memperbaiki desain sebelum cetakan massal dibuat, sehingga biaya revisi jauh lebih kecil.

Lebih Baik Gagal di Laboratorium daripada di Rumah Konsumen

Uji kondisi abnormal produk listrik memaksa produsen memikirkan skenario terburuk sejak meja desain. Memang, pengujian ini terasa keras. Namun, setiap produk yang lolos membawa jaminan bahwa satu komponen rusak tidak akan berubah menjadi kebakaran di rumah konsumen.
